PYROVIEW FDS – Brandfrüherkennung

PYROVIEW FDS – Fire Detection System – Brandfrüherkennung mit Infrarotkameras und Software

PYROVIEW FDS – Das ist das bewährte vollautomatische DIAS Infrarot-System zur Brandfrüherkennung. Es dient der Detektion von Glimmnestern oder Schwelbränden bei der Lagerung von Papier, Abfällen und Brennstoffen in geschlossenen Bunkern und auf Freiflächen. Zuverlässige Einrichtungen zur Erkennung und Bekämpfung unerwünschter Brände sind hier besonders erforderlich. Durch Selbstentzündung der gelagerten Materialien oder Fremdeintrag heißer Stoffe können Brände entstehen, die hohe Risiken für Mensch und Umwelt bergen. Versicherer empfehlen deshalb den Einsatz von Infrarotkameras zur Überwachung.

Technische Beratung anfragen

Vorteile und Merkmale des PYROVIEW FDS Brandfrüherkennungssystems

Made in Germany: Unsere Wärmebildkamera PYROVIEW und den Referenzstrahler fertigen und entwickeln wir selbst an unserem Hauptstandort in Dresden
Flexibles System zur Erfassung von Hotspot- und Flächenalarmen
Intelligente Funktionen zur Vermeidung von Täuschungs-alarmen
Selbstüberwachung der Systemfunktionen (vollautomatische Kontrolle der Kamera, des Schwenk-Neige-Kopfes mit Referenzstrahler, der Software und Kabel)
Lokalisation des Brandherdes und Ansteuerung von Lösch-systemen zur großflächigen Verteilung von Löschmittel
Automatische, zyklische Überwachung von mehreren Sektoren – komplette und effiziente Überwachung einer größtmöglichen Fläche
Zuverlässige Überwachung auch bei starker Rauchentwicklung oder Staublast
Schnelle Lokalisierung des Brandherdes
Wir sind für Sie da: Wir übernehmen Planung, Installation, Inbetriebnahme und Wartung für Sie. Unser Kundenservice ist für Sie per Telefon und Email erreichbar und hilft bei Fragen.

Typische Einsatzgebiete von DIAS PYROVIEW FDS

Abfall & Energiegewinnung

Müllbunker, Müllverbrennungsanlagen, Biomassekraftwerke, Biomasselager

Wertstoffe & Recycling

Recyclinghöfe, Schrottplätze, Elektrorecycling, Kompostierungsanlagen, Sortieranlagen

Gefahrgut & Kritische Innenlager

Innenlager für kritische Güter, Lager für brennbare/hochentzündliche Stoffe (in Hallen)

Freiflächen & Außenlager

Außenlager für kritische Güter, relevante Teile von Schrottplätzen/Recyclinghöfen)

Alarm schlagen, bevor es brennt

Bei Überschreitung voreingestellter Temperaturgrenzwerte in den Regions Of Interests (ROI) des aktuellen Thermobildes signalisiert die dazugehörige Thermografie-Software PYROSOFT FDS den Alarmzustand und archiviert die zugehörigen Messdaten. Im Brandfall werden Bereiche mit Temperaturübeschreitungen rot eingefärbt. So erkennt der Bediener sofort den Brandort und kann brandbekämpfende Maßnahmen einleiten. Alarme und Systemzustände lassen sich auf einem PC-Monitor des Systems anzeigen, das auch direkt mit der Leitstelle der Feuerwehr verbunden werden kann. Auch eigene Löschkanonen können in das Infrarot-System integriert und im Brandfall auf den Brand gerichtet werden.

Smarte Software für die Brandfrüherkennung: PYROSOFT FDS

Die Nutzung der Software PYROSOFT FDS in Kombination mit dem intelligenten Brandfrüherkennungssystem PYROVIEW FDS ermöglicht es frühzeitig Brände zu detektieren und so Personen- und Sachschäden zu verhindern.Die vielfältigen Brandursachen, wie z.B. chemische oder organische Reaktionen von Stoffen, erfordern ein flexibles System zur Erfassung einer Initialzündung (Hot-Spot-Alarm) und einer Temperaturerhöhung des gesamten Lagergutes (Flächenalarm). Durch die Nutzung von intelligenten Auswertealgorithmen werden Täuschungsalarme vermieden und hohe Kosten für die fehlerhafte Alarmierung von Feuerwehrkräften verhindert.

Ferner besteht die Möglichkeit den Brandherd zu lokalisieren. Diese Informationen können einem Löschsystem zur Verfügung gestellt werden, um die Brandbekämpfung zu unterstützen. Ziel ist das großflächige Verteilen des Löschmittels über dem Brandherd, um die Umgebung abzukühlen und so auch die Ausbreitung einzudämmen.

Hotspotdetektion in Echtzeit mit bis zu 32 DIAS Wärmebildkameras
Intelligente Alarmüberwachung mit Spot- und Trendanalyse zur Vermeidung von Falschalarmen
Übersicht über alle Kamerabilder, Ansichten für einzelne Sektoren
Panoramadarstellung, Kartenansicht mit aktueller Kameraposition
Spezialanzeige für die Einsatzkräfte der Feuerwehr
Betriebsarten „Automatik“, „Manuell“ und „Einrichtung“
Server-/Client-Architektur für den Fernzugriff mit PYROSOFT FDS Client
Offline-Auswertung, Ereignisanzeige und Berichterstellung mit
PYROSOFT FDS Viewer

Thermografie Software für die Brandfrüherkennung: PYROSOFT FDS. Hier wird die Überwachung eines Papierlagers gezeigt.

Freidefinierbare Regions of Interests (ROI) können über die Thermografie-Software von DIAS PYROSOFT FDS zur Brandfrüherkennung gesetzt werden. — Freidefinierbare Regions of Interests (ROI) können über die Thermografie-Software DIAS PYROSOFT FDS zur Brandfrüherkennung gesetzt werden.

Entstehungsbrand in einer Papierfabrik: Die Infrarotkamera PYROVIEW hat einen Bereich entdeckt, der die voreingestellte Temperaturschwelle überschreitet. Dieser Bereich wird in der Software PYROSOFT rot eingefärbt. — Entstehungsbrand in einer Papierfabrik: Die DIAS Infrarotkamera PYROVIEW hat einen Bereich entdeckt, der die voreingestellte Temperaturschwelle überschreitet. Dieser Bereich wird in der Software PYROSOFT FDS rot eingefärbt.

Einfacher Zugriff per App

PYROSOFT FDS Client ist eine App für Android und iOS, die den Online-Zugriff auf PYROVIEW FDS Systeme zur Brandfrüherkennung ermöglicht. Voraussetzung für die Nutzung der App ist eine Netzwerkverbindung zum PYROSOFT FDS Server. So können per Fernzugriff Bilddaten und Statusinformationen jederzeit abgefragt und Befehle für die Fernsteuerung übertragen werden. Im Störungs- oder Alarmfall erfolgt eine Benachrichtigung per Push-Nachricht oder E-Mail, sodass eine schnelle Reaktion möglich ist. Durch Einsicht in relevante Informationen kann die Situation vorab eingeschätzt werden.

Mehr Informationen:

Datenblatt App PYROSOFT FDS Client

Die DIAS App zur Brandfrüherkennung: PYROSOFT FDS App — Die DIAS App zur Brandfrüherkennung: PYROSOFT FDS Client

Bestandteile des Brandfrüherkennungssystems

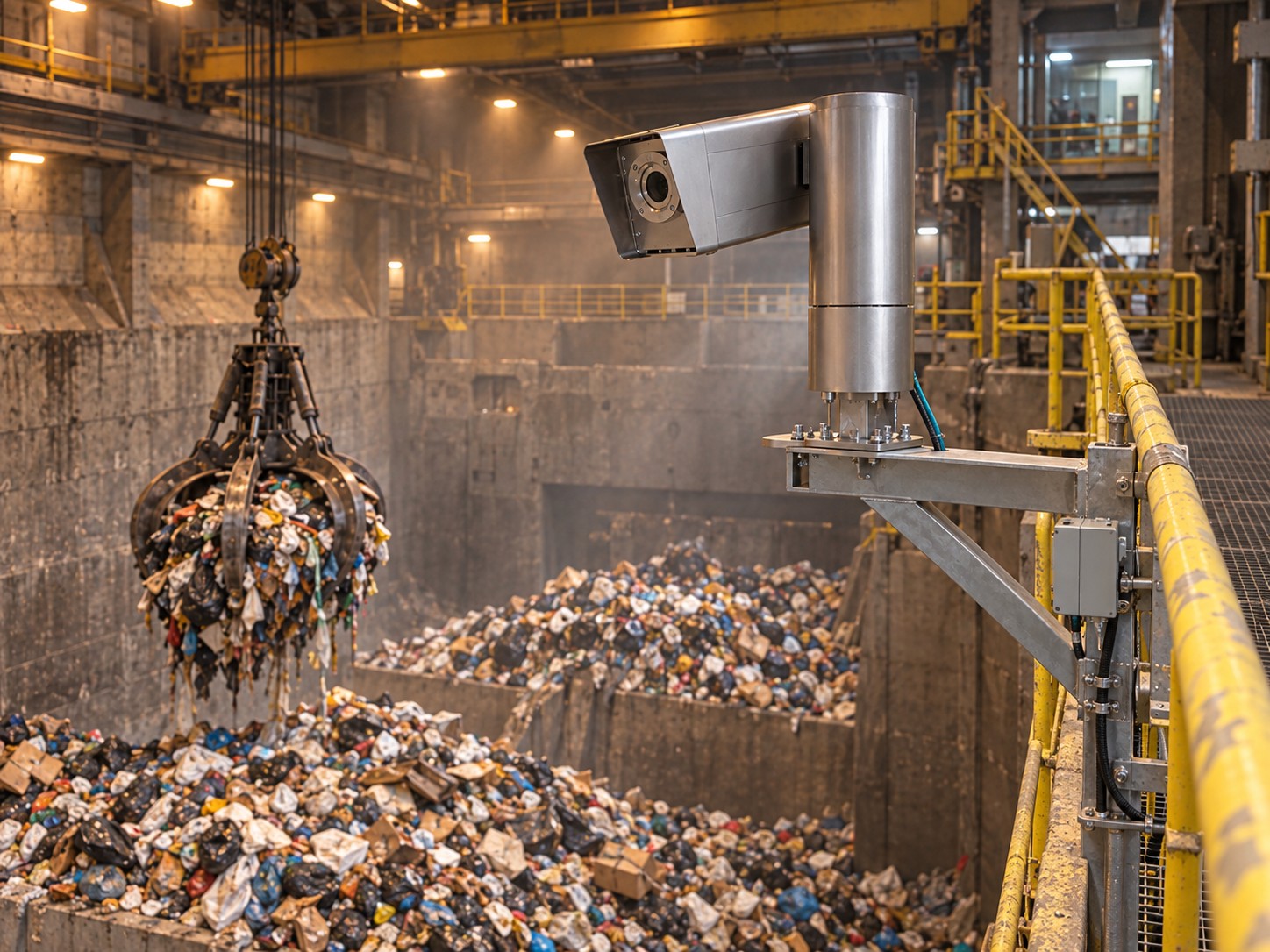

Grundbestandteil unseres IR-Systems ist mindestens eine DIAS PYROVIEW Wärmebildkamera , die in einer Schwenk-Neige-Kopf-Einheit integriert ist. Die Kamera ist in einem kompakten, extrem robusten Edelstahl-Schwenk-Neige-Gehäuse verbaut, das höchste Standfestigkeit und Stabilität unter extremen Umgebungsbedingungen bietet. Es ist staub- und wasserdicht, unempfindlich gegenüber aggressiven Umgebungen und eignet sich sowohl für den Innen- als auch den Außeneinsatz. Serienmäßig verfügt es über eine integrierte Luftspülung sowie ein Schutzfenster.

Dank des Verzichts auf bewegliche Anschlusskabel ist ein endloser, uneingeschränkter 360°-Schwenkbetrieb zur Überwachung großflächiger Areale möglich. Die Montage erfolgt wahlweise stehend oder hängend.

Einen Überblick über die Bestandteile des DIAS Brandfrüherkennungssystems „Fire Detection System“ finden Sie hier:

Infrarotkamera PYROVIEW FDS 640L
Schwenk-Neige-Einheit
Referenzstrahler
Netzversorgung/USV
I/O-System
Touch-PC
Thermografie-Software PYROSOFT FDS und Smartphone APP PYROSOFT FDS Client

Das System ermöglicht sehr kurze Umlaufzeiten, wodurch kritische Temperaturanstiege und Brandentwicklungen frühzeitig erkannt werden.

Bestandteil	Beschreibung
Infrarotkamera PYROVIEW FDS 640L	Messtemperaturbereich von –20 °C bis 350 °C, Spektralbereich 8 µm bis 14 µm, 640 × 480 Pixel, Maximale Bildfrequenz 30 Hz, Ethernet-Schnittstelle
Schwenk-Neige-Kopf	Anfahren von programmierbaren Positionen, frei manuell positionierbar, 360° horizontal, 180° vertikal, IP66 mit integrierter Luftspülung zur Verhinderung von Verschmutzungen des Objektivs
Referenzstrahler	Überwachung der Funktion von Kamera und Schwenk-Neige-Kopf , Korrektur geringer Abweichungen, Störungsmeldung bei starker Verschmutzung der Optik
Netzversorgung/USV	Optimal: 2 getrennte Einspeisungen (1x gepuffert, 1x ungepuffert), alternativ: eigene USV für 4 h- bzw. 30 h-Betrieb
I/O-System (programmierbarer Buscontroller)	Überwachung Systemstatus, Übertragung zum PC, Alarmierung über Digital Output (Relais), Modbus TCP und weitere Schnittstellen
Touch-PC	Bedien- und Beobachtungsstation mit 24" Touch-Monitor
SoftwarePYROSOFT FDS	Server-/Client-Software, Email-Funktion für Übermittlung von Alarm und Störung RTSP-Stream zur Übergabe der Informationen an einen digitalen Videorekorder (DVR), Schnittstelle zu Winguard zur Darstellung System- und Kamerastatus, sowie der Infrarotbilder
App PYROSOFT FDS Client	App für Android und iOS Smartphones
